グロー球が付いているGタイプは、グロー球を取り外すだけで使用できますが、安定器を経由したままですと、安定器での電力消費が発生します。安定器を外す方が節電となります。
基本的に配線変更時は専門家に依頼して下さい。
下記の配線変更はテストのみとして下さい。
YouTubeで配線の交換方法を動画でご覧いただけます。
LED取り替え方法(YouTube)
http://www.youtube.com/watch?v=ZeYjkjpPBUY
|
![ラピットタイプはLED蛍光灯使用の際配線の変更が必要です](image/wayphoto/w01.jpg) |
グロー球が付いてない器具はラピットタイプです。
このタイプは配線の変更が必要です。 |
![カバーを取り外す](image/wayphoto/w02.jpg) |
蛍光灯を外しカバーを取り外します。 |
![安定器はLED蛍光灯を使用する際不要になります](image/wayphoto/w03.jpg) |

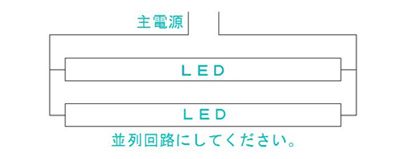

![配線変更図](image/wayphoto/w04.jpg) |

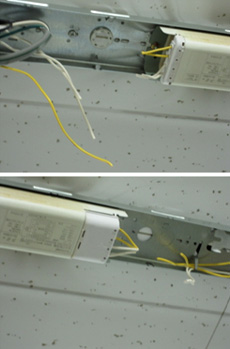

![安定器の配線切断](image/wayphoto/w05.jpg) |
安定器の両サイドの配線を切ります。 |
![コネクター取付](image/wayphoto/w06.jpg) |
差し込み結線具を取り付けます。 |
![線剥き器具](image/wayphoto/w07.jpg) |
左の様な線剥き器具と結線具があれば簡単に配線変更できます。 |

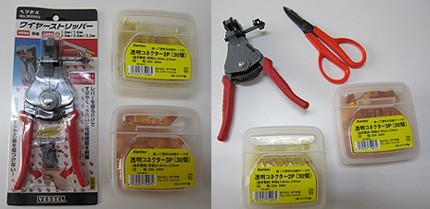

![配線を変更する時に使う工具](image/wayphoto/w08.jpg)
ホームセンターでワイヤーストリッパー 2980円
コネクター 30 個入り 750円 |
![コネクター](image/wayphoto/w09.jpg) |
結線は、このコネクターが非常に便利です。線を剥いて差し込むだけです。 |
![ラピットタイプの配線変更図](image/wayphoto/w11.jpg) |
