植物育成用照明のご案内

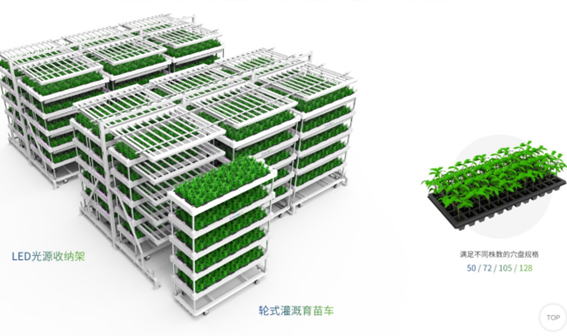

植物育成棚Fシステム
|
|
品番
|
Fシステム 育苗設備
|
|
段数
|
5段
|
|
照明設備寸法（長さ＊幅*高さ）
|
2635*1765＊2630㎜
|
|
代車設備寸法（長さ＊幅*高さ）
|
1560*610*2230㎜（4台）
|
|
栽培エリアの高さ
|
250㎜
|
|
育苗代車
|
4台セット
|
|
入力電圧
|
AC200V
|
|
商品電力
|
1800W
|
|
定額寿命
|
50000ｈ
|
|
照明本数
|
100本
|
|
設備重量
|
655㎏
|
|
運行時総重量
|
1200㎏（設備の重量含め）
|
|
材質
|
Q235B/PP/ABS/PVC
|

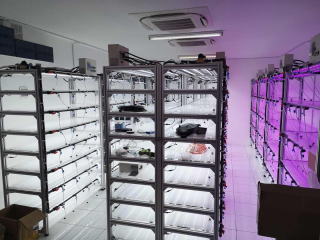

＊上の写真は6セット分になります。1セットに照明棚と代車4台セットになります。
＊立体空間を最大限に利用できる 平面2.6ｍ＊1.8ｍの面積で5.6ｍ＊3ｍ分の育苗
|
|
植物育成用照明のご案内

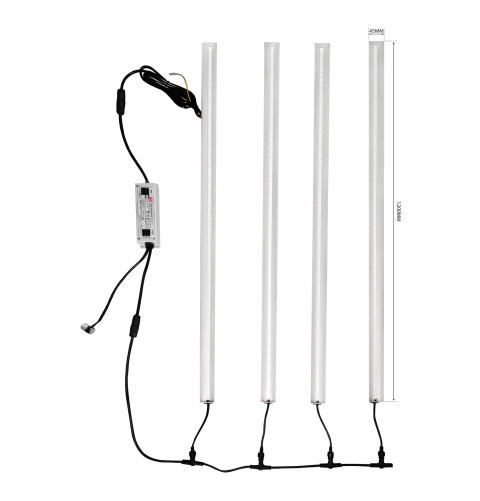

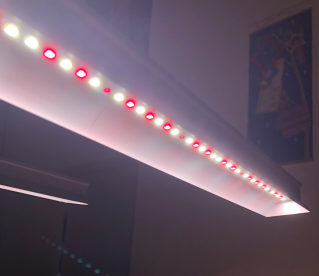

植物育成棚用育成ランプ
|
大光量笠付きタイプ 安定器別置式 調光可能
特徴：500ｇ軽くて手元にある棚に簡単取付できる照明です。
野菜、果物や穀物など別の照明でうまく育てなかったものは
是非試してみてください
商品品番 EH120-4P-60RFW
商品電力 60w*4本
重量 450ｇ*4本
寸法： 1200㎜長＊45㎜幅＊30㎜高

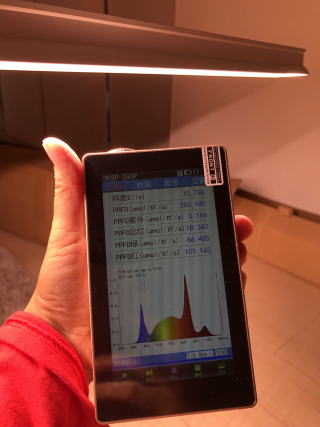

300mm直下 PPFD 500μmol/㎡s以上
照射範囲 1200 *８00㎜
簡易調光器付き ０から１００%調光
超軽量タイプで棚に簡単取付、横も立も取付できます。
大光量、笠付きで反射角度をコントロール、光の均一を実現

仕様書ダウンロード
通常LED蛍光灯タイプ 電源内蔵式 特注対応
|
|
| 水耕栽培用Mシステムのご案内 |
LED照明、育成パレット及び養液パイプ全部棚に隠れていて、スマートな見た目。
特別な波長の比例設定、葉物だけではなく、トマト、パプリカなども栽培できる。
段数や高さは特注できます。岡山本社の近くにショールームがあります。
検討される方は来ていただくと幸いです。
Ｍシリーズ多段栽培棚の仕様書
特徴
1．電気回路と循環システムが内置している。
電気回路 循環システム

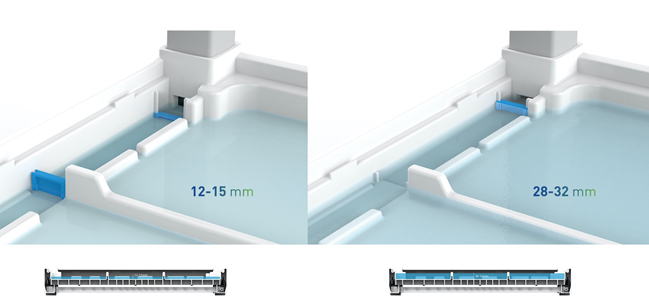

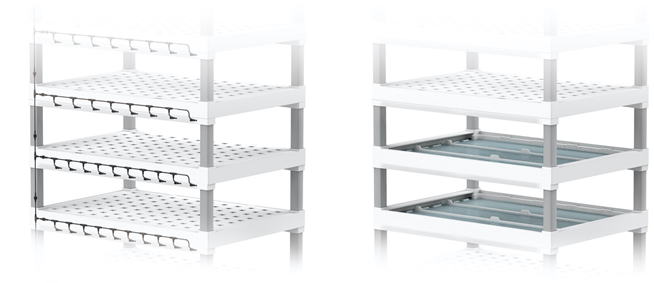

2．NFTとDFT両方使える。チップで簡単切り替えできる。
薄膜型水耕法の場合 湛液型水耕法の場合

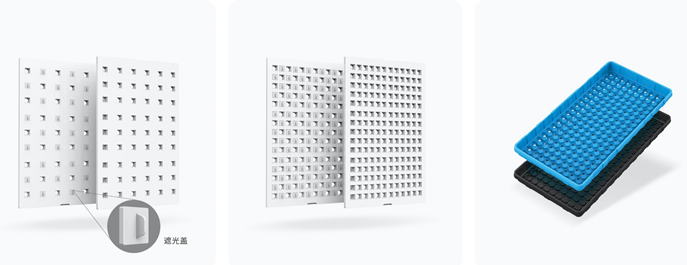

4．定植板と育苗トレーをセット可能です。
5．循環システムで、根子に十分な酸素供給、健康できれいな環境です。
棚の材質はＰＰで塩生植物でも育つ。
|
作物別の植物育成LED照明カタログ
|
レタス用照明カタログ
イチゴ補光用カタログ
花や果物用カタログ
電照菊用カタログ
受粉専用照明カタログ
耐虫性と抗酸化性向上照明カタログ
|
植物育成用LEDランプ
|

品番EH120-F266W（型番DGTH-25C-XCW）

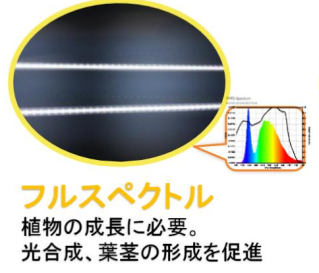

チップ 高効率白いチップ フルスペクトル
入力電力 25W
効率 0.98
寸法 1200㎜*30㎜*32㎜
PPFD 108μmol/㎡s（250mm直下）
電源 外置（内置式対応）
定額寿命 50000H
保護等級 IP65
使用範囲 葉物野菜 きのこ

品番EH120-F266P（型番DGTH-25C-XRB）
チップ 高効率赤青チップ3/1
入力電力 25W
効率 0.98
寸法 1200㎜*30㎜*32㎜
PPFD 94μmol/㎡s（250mm直下）
電源 外置（内置式対応）
定額寿命 60000H
保護等級 IP65
使用範囲 レタス イチゴ トマト

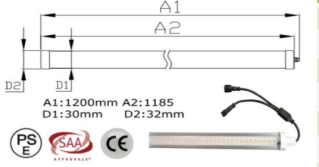

ランプ寸法

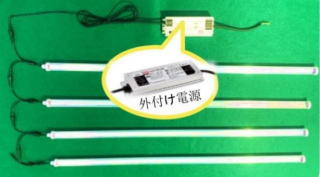

電源外置タイプイメージ

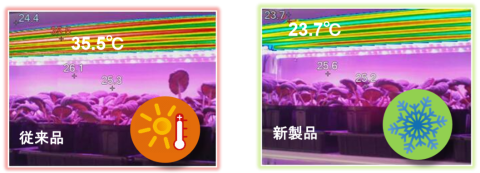

熱抑えデザインでLEDを長寿命化
参考カタログ
|
植物研究用LEDランプ
|
|
研究開発用LED （品番EHTK-600-FRW）
各植物に合う波長、大光量で人工光栽培が短時間で実現できる。


1個の照明に波長385nm 450nm 660nm 730nm とフルカラー電球色5チャンネル
自由組合せ可能、調光とタイマー機能付き
BLUETOOTHを使ってタブレットでコントロール
商品品番 EHTK-600-FRW
商品電力 600w
重量 13㎏
寸法： 504*295*184㎜
500mm直下 PPFD 600μmol/㎡s以上
照射範囲 850 *850㎜
800mm直下 PPFD 300μmol/㎡s以上
照射範囲 1200*1200㎜
稲栽培用照明

稲に最適な波長
商品品番 EH1200-300W－FRW
商品電力 300w
重量 5.6㎏

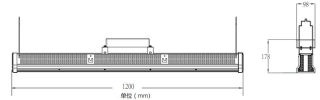

寸法： 1200*98*178㎜
300mm直下 PPFD 600μmol/㎡s以上
照射範囲 500*1200㎜
500mm直下 PPFD 300μmol/㎡s以上
照射範囲 900*1200㎜
特長：稲にピッタリな波長
集中している光で上から根元まで光が届く
設置例：

大麦小麦用照明

品番EGHB-100-FRW
チップ 高効率赤遠赤青チップ2:2:1
入力電力 100W
効率 0.98
寸法 φ270*H265
PPFD 750μmol/㎡s（300mm直下）
電源 内置式
定額寿命 60000H
保護等級 IP65
使用範囲 大麦小麦 大豆 イチゴ トマトなど
|

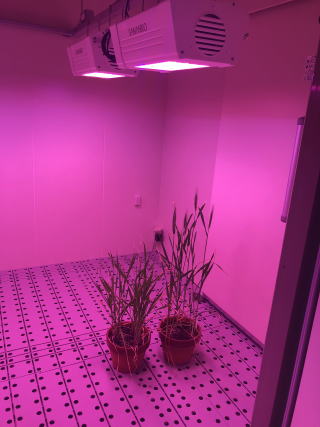

完全室内栽培Speed breeding
|
|
植物の研究、高級食材の生産において、自然光の状態では年1回か2回しか収穫できない植物は、
温度、湿度、光が条件が満たす場合に、完全室内栽培は年間3回、4回以上収穫することができます。
そこで、光の強さや波長の配合は非常に大事です。

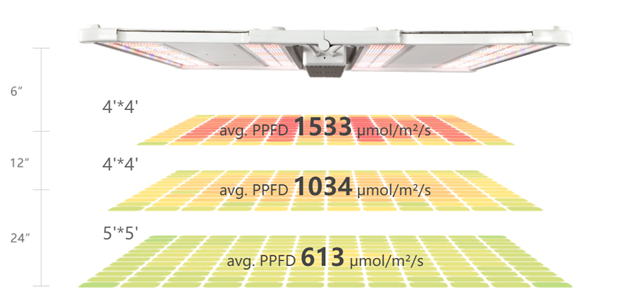

そこで誕生したのは、照射範囲が広い、光の均一性が重視する商品孔雀シリーズ
品番：EH120-FH680-FRW
機種 消費電力 寸法 重量 使用温度 定額寿命 発光角度
ＦH680 680w 1227*1090*66.5㎜ 10.45㎏ -20℃～40℃ 54000h
120度
使用例：
4Ｍ*5Ｍ天井2.5Ｍの部屋で、6台だけは設置したら、1Ｍの距離で平均PPFD500以上です。
実際は部屋に合わせて、配光図をお出しします。
お問合せメールまで：lanyang@maruzen.net
|
植物育成用ランプ 特注対応品
|
|
光が、植物の生長に対して与える働きは、主に光合成と日長の二つです。光合成と日長は、光の波長（nm）により、様々な働きがあります。植物の成長に作用する光の波長はごく一部の作用スペクトルと呼ばれる波長です。ランプなどから人工的に光を与える場合は、電気エネルギーをできる限り作用スペクトルに変換する必要があります。
電費半分社は広くお客様のご要望に対応するため数年に渡り、革新的で信頼性の高いLED植物照明シリーズを開発・提供してきました。
そのメリットは
1.光の最適化：スペクトルの多様化と調整可能
2.優れた発光効率、省エネ。電気消費は蛍光灯の1/4、ナトリウムライトの1/10。
3.発熱量が最小限に抑えられる冷光性、防塵・防水性、ミニサイズ、
長寿命(30000時間以上)などの特徴。
4.植物の種類と生育状況によって、赤、青、遠赤などの色の比率を調整できる。
特注商品対応で、適用場所によって、蛍光灯タイプや投光器タイプなどを提案して、植物の種類によって、波長を選んで、取付高さによって、照明の強さ（W数など）をご提案いたします。お問合せてください。 denpi@e-half.co.jp
適用場所
§多段栽培型植物工場、幼苗の栽培
§多段都市栽培場
§室内スマート農場
§温室栽培、施設園芸
§室外栽培補光

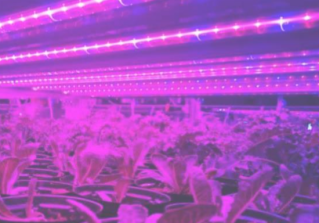

 室内多段栽培（蛍光灯タイプをお勧め）

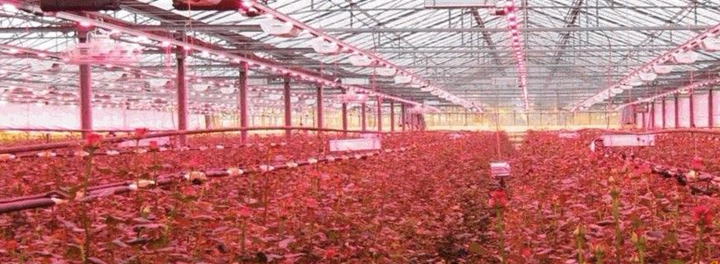

 温室補光など（投光器タイプをお勧め）
通常な照明について、照度（単位lux)で光の強さを判定していますが、植物関係の照明は光合成光量子束密度（photosynthetic photon
flux density, PPFD)の数値で光の強さを判断しています。PPFDというのは、クロロフィルが吸収できる400nm～700nmまでの波長領域だけの光量子束密度を測定することが多いです。
参考文献 http://www.photosynthesis.jp/light.html
| 波長 |
作用 |
| 400nm以下 紫外線 |
近紫外線は植物を正常にし、背を低く葉を厚くする作用 |
400nm～500nm
青～青緑色光 |
光合成に有効、屈光性（光の方向に伸長すること）や形態形成（葉を厚くする、茎を太くするなど）に効果あります。 |
500nm～600nm
緑～黄色光 |
植物の光合成や形態形成に関与しないといわれる。 |
600nm～700nm
橙～赤色光 |
光合成に最も有効な光。また、日長においても効果ある。植物の伸長（茎をのばす、葉面積を広げるなど）に効果ある。 |
700nm以上
赤外線 |
植物体内において、660nmより長波長側では急激に低下し、青色と赤色の放射に近紫外線を加えると、光合成はさらに効果ある。 |
| 1000nm以上 |
熱作用だけになります。 |

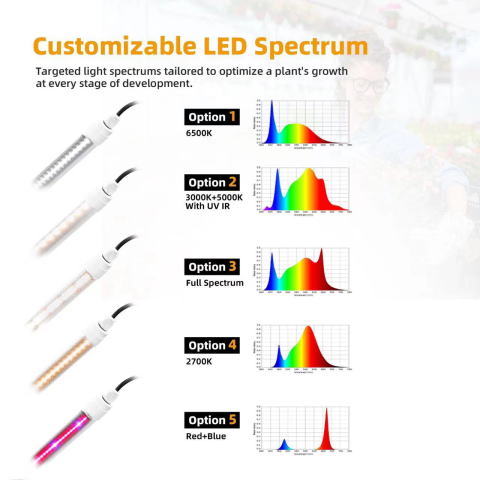

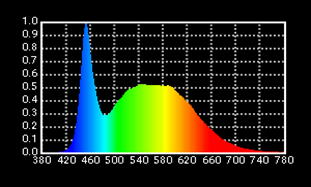

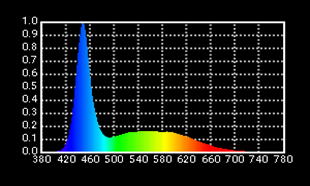

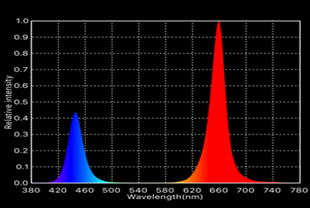

Aタイプ
 育苗・キノコ用
Bタイプ：
 育苗・キノコ用
Cタイプ
 野菜*花用
Dタイプ
 野菜*花用

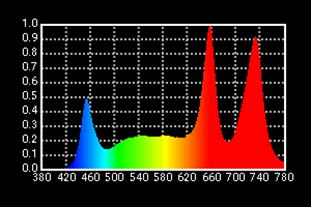

Eタイプ
花*果物用
Fタイプ
 花*果物用
LEDランプの種類


蛍光灯タイプ 一体管タイプ 投光器タイプ四角 投光器タイプ丸
|
植物育成 参考実例
|
育苗関係

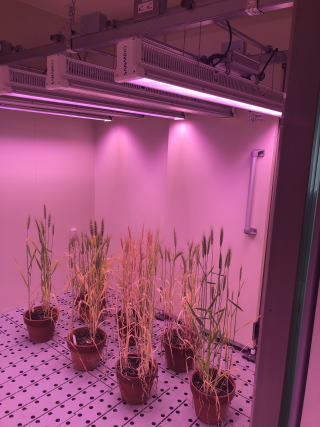

近年、植物研究者の中に育苗を加速化（speed breeding）をすすめています。
有名な論文 speed breeding in growth chambers and glasshouses for crop breeding
and model plant researvch https://www.nature.com/articles/s41596-018-0072-z によって、
大麦、小麦栽培の育苗にPPFD 500 μmol/m2 /s前後 22時間点灯などは一番効果的。
波長は植物によって違うけど、青、赤、赤外、UVAなどは非常に効果的です。
有名大学の先生の研究に下の商品は大麦と小麦に非常にいい結果に出ています。
品番：EGHB-100-FRW

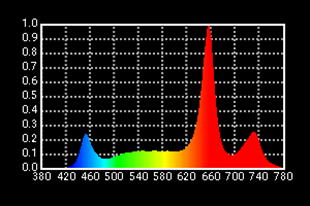

Eタイプ波長
|
植物育成用棚と照明のセット
|
お客様のニーズに合わせて、5段棚（栽培用）、8段棚（育苗用）、2段棚（稲類栽培用）ご用意しております。
マンションやレストラン向き、2段用鑑賞用タイプもご用意しております。

|

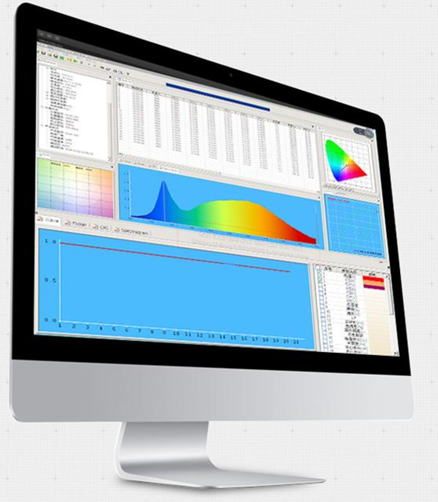

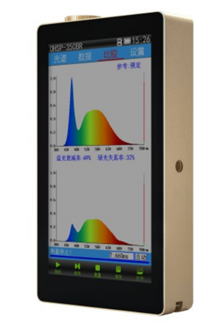

| 光量子分析計 植物工場向き 波長350nm～800nm |

PPFD測定器仕様書ダウンロード
お問合せメールまで：lanyang@maruzen.net |
植物育成用LED電球 新商品Rランプ
|
全波長植物育成用LED電球Rランプ
植物の成長に必要な波長を全部含む波長のチップを使って、
今まで660nmの赤いランプと420nmの青いランプを両方使っているところに、
Rランプ一つにまとめました。太陽光のように強くて植物成長の全波長を含める。

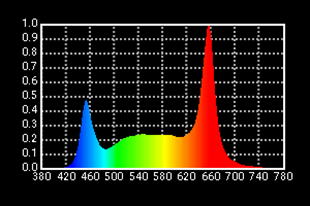

Rランプの波長図
既存商品

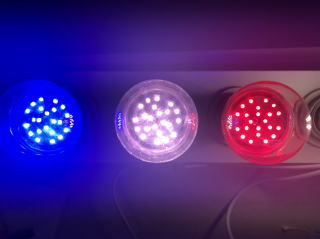

左は420nmブルーライト、右は660nm赤ライト、真ん中はRランプ
Rランプ 1個はブルと赤の2個相当になります。コストが下がって、効率がよくなります。
Rランプ仕様
金口 E26 消費電力 8W 全光束 995ｌｍ
Rランプガラス仕様 下から上に照らすよう 果物向き
|
|
植物育成用LED蛍光灯旧タイプ |
上の図はcanonのホームページより引用している一般的、光の波長と植物育成の相関を表したものです。
測定値表は上記のグラフ目盛りに合うように表示しています。
測定値1
弊社通常商品
F350（防水）
T276
T350

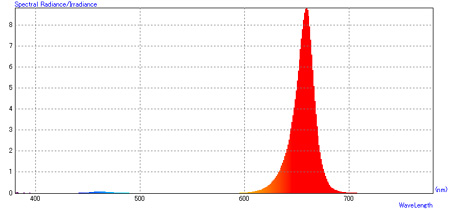

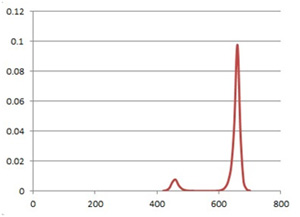

測定値2
弊社植物用LED
F266P
実際の測定値をダウンロードしてご覧ください（CSVファイル）
2011年10月生産品よりEH123-F266Pの照度が従来の3wから23wに改善いたしました。
データについてはCVSファイルをご参照ください。
測定値1および2は弊社の製品を実際に測定した波長です。
植物の育成に関しては、弊社の通常の蛍光灯では発芽に関しては効果はありますが、光合成ならびに開花に関しては、有効性が低いと思われます。
光合成が促進せず退色の可能性もあり。F266Pのような赤色LEDを中心とした育成用ライトを使用した場合は、緑色の演色は無くなります。
葉が緑色に見えるのは、葉が必要としていない色を反射している為で、必要な色のみですと黒色に見えます。尚、普通の安価な赤色は、625nm当たりがピークとなっている為、より良い660nmの赤色LEDを開発しました。
実測値は広島県東部工業技術センターにて測定したものです。 |

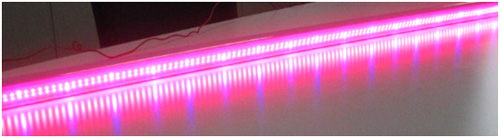

植物育成用LEDライト |

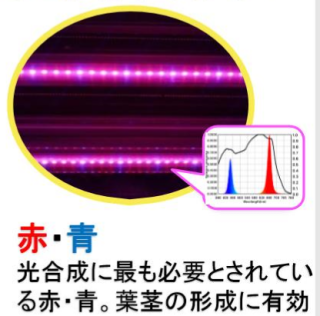

こちらの商品は660nm前後の赤色と450nm前後の青色の組み合わせとなっております。（特注で赤色のみのランプも作れます）

植物育成用種類
| 品 名 |
色 |
波 長 |
| F266P |
赤と青の組み合わせ |
660nm 450nm |
| F266R |
赤のみ |
660nm |
| F266B |
青のみ |
450nm |
| F266G |
緑のみ |
528nm |
注意事項
この商品に関しては、専門の方のみの購入をお願いしたいと思います。 |
