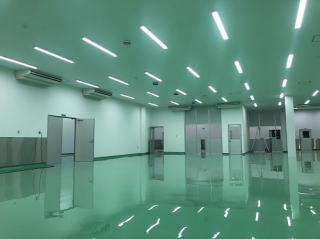

20220818 工場照明の実用案例
20210602 PPFD測定器資料更新
20210122 水耕栽培棚の岡山本社の展示場
20190911 植物育成用 資料更新
20190511 調光タイプLED蛍光灯 40形 110形資料更新
20190221 X-powerシリーズ実績や配光資料更新

20181210 一体型ソーラー付き街灯
20181017 LEDベースライト埋込式発売


カタログダウンロード


イプロス経由の問合せが多くて見落とすこともあります。
お問合せは下のメールまでお願いいたします。
 メールアドレス:lanyang@maruzen.net

2024年10月18日更新

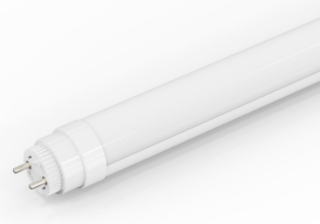

製品情報

  • 品番:EH120-M4800
  • 全光束:4800 lm(従来品の2倍)
  • 消費電力:24 W
  • 発光効率:200 lm/W
  • 色温度:6000 K(クールホワイト)
  • 演色性:Ra80以上(高い色再現性)
  • 給電方式:片側・両側両対応
  • 定格寿命:100,000時間(従来品の2倍
  • 24時間連続点灯の場合:約10年間使用可能

導入のメリット

メリット1:照度改善が容易

  • 既存の照明器具にそのまま交換可能
    工場照明の交換のみで簡単に照度アップが実現。

改善例:

  • 300 lux500 lux
  • 500 lux800 lux
  • 800 lux1,000 lux以上

メリット2:交換頻度が大幅減少

  • 従来10年間交換が必要だった箇所が、20年交換に延長可能。
  • 長寿命でメンテナンスコスト削減に貢献。

メリット3:見た目と機能の両立

  • PCカバーに見えるデザインですが、裏側にはアルミカバーにコーティングを施し、
    美しい外観と優れた放熱性能を両立。
  • 密閉器具でも使用可能なため、さまざまな現場に対応。

更新20230529
冷凍庫非常時や点検用非常照明
新型タイプ バッテリ-別置式
バッテリー交換可能

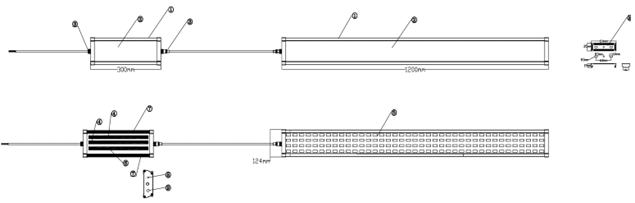

図面


電源ボックスは冷凍外に設置、交換可能です。


40型タイプ EH120-40X-Power-EM-OS仕様書PDF
20型タイプ EH64-20X-Power-EM-OS仕様書PDF


鞄d費半分は新規取引先にも対応いたします。
見積依頼メール


代理店について
大手商社の口座が経由する場合は
 トラスコ中山鰍ェあります。
トラスコ中山様に見積もり依頼する時、メーカー:滑ロ善になります。
丸善という社名が多いので、分野:容器関係 FAX:0865-65-1885 も明記してください。


冷凍庫の誘導灯相当仕様について

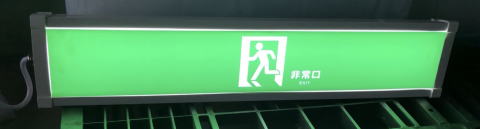

誘導灯仕様は上の写真のように緑カバーを貼り付ける感じです。
誘導灯の認定取ってないため、冷蔵庫冷凍庫の非常電源付置している緑色の灯火として使えます。
詳しいことは近くの消防署に確認してください。



低温倉庫非常灯タイプ
入力電圧: AC90V-242V
全光束: 5000lm/2500lm
動作温度:-35℃〜45℃
フルー充電: 24時間
非常時点灯時間: 3時間
非常時全光束: 650lm

更新20190502

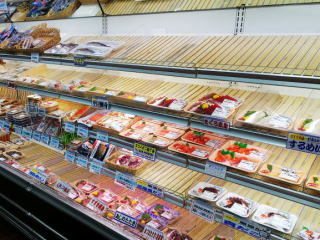

特製肉や生鮮向きLED照明、光自体5000Kの白色、
お肉が鮮やかの赤、みずみずしい青に見える。

LEDの微調整しやすい特性を生かし、精肉や生鮮などより色がきれいに見えるようにつくったLEDショーケース用LEDランプ

【特長】
■100v200vフリー電圧で取付簡単
■陳列した商品をよりきれいに映す 赤は鮮やかに緑はみずみずしく
■色調光機能が対応可能
■特製防水ソケット『IP65』
■最終ユーザーのスーパー様など大満足 など




優れた耐水性耐薬性!
次亜塩素酸など消毒薬をよく使う場所に適しています。

当社では、優れた耐水性耐薬性のLEDベースライト


本体は静電気付きにくいポリカーボネート材質。取付金具はステンレスで、天井密着パッキン材耐水性耐薬性優れる発泡ポリエチレン。

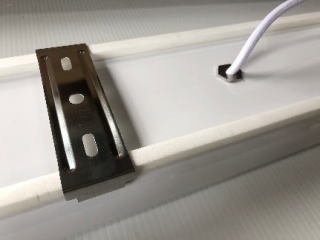

ステンレス金具で天井直付け。取付簡単。ピーチが600-1100MMの間でいいです。

特に、食品会社や薬品が触れる場所に大活躍します。

【特長】
■非常用器具・調光機能対応可能
■コンパクトでな構造で埃たまりにくい
■ポリカーボネート、ステンレスと発泡ポリエチレンなど耐薬性の材質のみ
■室外に設置可能
■取り付け簡単
■大手食品メーカーの採用実績
■取り付け簡単


お問合:
ran@e-half.co.jp



直管LED蛍光灯・led蛍光灯専門店の株式会社電費半分へ
LED蛍光灯について仕組みから専門用語までご理解戴けるとともに、
弊社の価格、種類、品質を他社メーカーと比較していただき、お選び戴きたいと考えています。
特に20w形・40w形・110w形については、led照明器具販売店としては、最高の品揃えをしております。

直管LED:LED蛍光灯の専門店です。



業務用の普及サイズ 1200mm 40w相当のLED蛍光灯を主力商品として販売しています。
省エネタイプ EH120-M2300
現行蛍光灯と直下では同等の明るさですが、LED蛍光灯の消費電力は50%以上ダウンします。(16w)

高耀度タイプ EH121-M2800
LED蛍光灯は現行蛍光灯より明るく、しかも消費電力は18wです。
お薦めタイプ EH120-M120S
事務所と工場に一番よく使われるタイプ。現行蛍光灯の1.5倍の明るさ。

上記同様に2400mm(2367mm) 100w、110w形相当品も省エネタイプ並びに高耀度タイプの2種類をご用意させて戴いています。
看板用LEDランプ
◇看板用LEDランプ:寿命が長く、省エネで明るい!

防水器具付ランプ
◇防水器具付ランプ:防水だから冷蔵庫に最適!

LEDハロゲン
◇LEDハロゲン:70wから6wに、寿命が長くて明るい!

LED水銀灯
◇LED水銀灯:瞬時点灯、瞬時再点灯で省エネ!

LEDツインタイプ
◇LEDツイン:全部下面を照らしているので、とても明るい!

LED流れるテープ
◇流れるテープ:イルミネーション等を省エネで!業界最安値19800円

白色防水テープライト
◇白色防水テープ:防水タイプなので屋外使用可能!貼り付けも簡単!
LED蛍光灯トライアルキット販売中
SMD350個の高耀度!
LED蛍光灯トライアルキット販売中



トライアルキットを直ぐに試されたい方で、代金引換、または銀行振込での申し込みをご希望の方は、こちらのFAX用申込書をご利用ください。

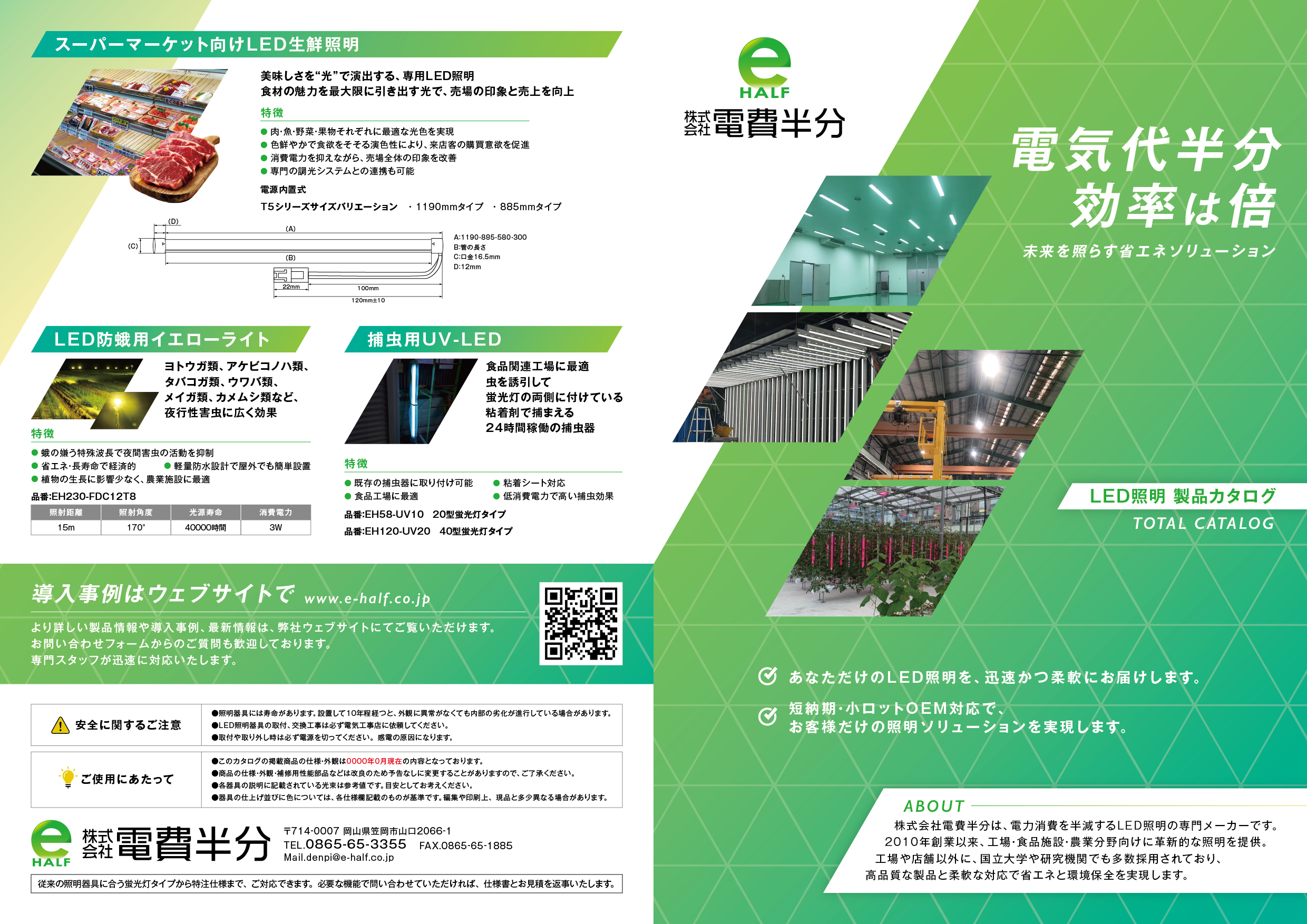

LED蛍光灯カタログ
(pdfファイル)
は下記をご覧下さい


LED蛍光灯
カタログ1



LED蛍光灯
カタログ2
取り扱い説明書
(pdfファイル)
は下記をご覧下さい

LED蛍光灯の取扱説明書表面
LED蛍光灯
取扱説明書1


LED蛍光灯の取扱説明書裏面
LED蛍光灯
取扱説明書2




弊社はこの度の東日本大震災の発生により、亡くなられた方々へのご冥福をお祈り申し上げますと共に、被災された皆様、そのご家族の方々に対しまして、心よりお見舞い申し上げます。

1日も早い復旧復興をお祈り申し上げますと共に、我々に出来る様々な活動をしてまいりたいと考えております。

弊社の活動(pdfファイル)

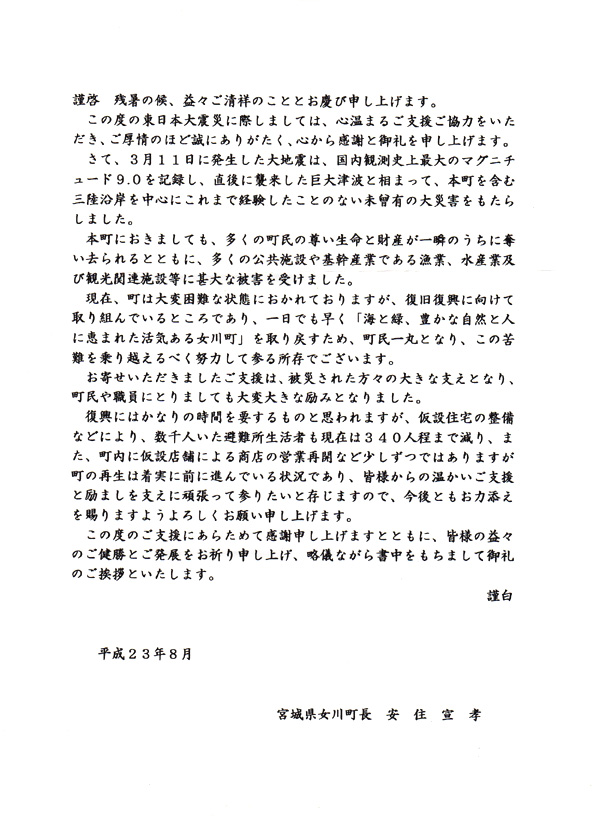

後日、女川町長様よりお手紙を頂いたのでこちらに掲載させていただきます。



LED蛍光灯の特徴

   電気代が約二分の一になります

LED蛍光灯の消費電力は、従来の直管蛍光灯の約半分以下です。
LED蛍光灯の電気効率は倍以上、50%〜70%の節約となります。
もちろん、LED蛍光灯を使用すればCO2排出量も削減できます。

   PC(ポリカーボネイト)なので割れない

ポリカーボネイトは、防弾ガラスに採用されている強度の高い素材です。
もし割れたとしても粉々になりません。
本体もアルミ製なので割れて飛散する事はありません。

LED蛍光灯は食品工場には打って付けの飛散防止タイプと言えます。
もちろんオフィスでも、地震対策商品とお考え下さい。

   熱があまり発生しません

従来の蛍光灯では触れられないほど熱を持ちますが、LED蛍光灯は発熱量が非常に少なくなっています。
冷蔵庫・オフィス・電算室等の節電対策照明に適しています。
蛍光灯では80℃近くまで上昇しますが、LED蛍光灯では50℃程度となり通常の蛍光灯に比べ30℃の差が発生します。

従来の蛍光灯の温度     LED蛍光灯の温度
 ↑従来の蛍光灯の温度を測定    ↑LED蛍光灯の温度を測定


暑い夏日には、この蛍光灯の放射熱の除去には、また電力が必要です。

直管LEDは、室内温度の上昇を防ぐ一助となります。
オフィスの節電対策・猛暑対策にはLED蛍光灯が省エネには欠かせません。
エアコンの設定温度の変更も大切ですが、先ずは、オフィスならびに住空間の熱源除去から、ご検討戴きたいと思います。

   紫外線が出ないので虫が寄りにくい

LED蛍光灯は虫の好む400nm以下の波長がほとんど発生しない為、虫が寄りにくくなっています。(※ただし、蜘蛛・蚊は別です。)
食品工場にぴったりな節電対策・防虫対策・省エネ商品です。

また、紫外線の発生がないということは、そのまま紫外線対策品でもあり、美容業界でのUV対策となります。また物販の展示品の品質も守ります。
LED蛍光灯で、UV対策を行ってください。

   従来の器具に取付可能です。

弊社のLED蛍光灯の一番の特徴は、現在お使いの器具をそのまま利用して、LED蛍光灯を直ぐに使える点です。

グロー球タイプはグロー球を外すだけでも使用可能です。ですが効率を良くするには、安定器も取り外して下さい。

ラピットタイプ・インバータータイプは、安定器を取り外して下さい。
詳しい取付方法はこちらで紹介しています。

取り換え方法の動画もYouTubeからご覧いただけます。
LED取り替え方法(YouTube)
http://www.youtube.com/watch?v=ZeYjkjpPBUY

   長持ちします

弊社のLED蛍光灯の定格寿命(従来の明るさの80%を保持できる期間)は40000時間です。


弊社LED蛍光灯の光について

   SMD

LED蛍光灯の波長弊社(株)電費半分のLED蛍光灯の素子はSMD3258というパッケージ型を使用しています。

青色発光ダイオードに黄色のカバーを付け白色を作っています。

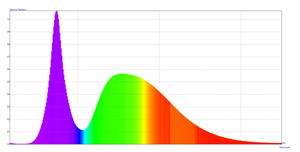

左図では、左の紫のピークが素子本来の波長を示しています。
右のピークが黄色カバーの波長を表しています。B+Yタイプです。

   LED蛍光灯の波長

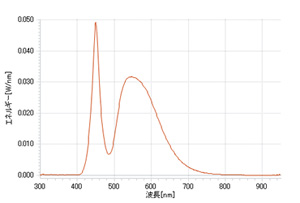

LED蛍光灯の波長グラフ弊社のLED蛍光灯の特徴として顕著なものは左図の波長グラフからおわかり頂けると思いますが、青色LEDの波長は415nmからスタートし、ピークは448〜449nmであり、虫等が好む365nmの紫外線が出ていません。


虫の飛来数も、従来の蛍光灯の40%以下程度に低減できます。

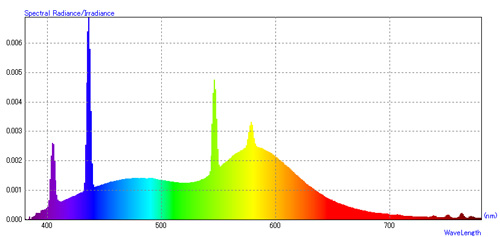

   従来の蛍光灯の波長

蛍光灯の波長

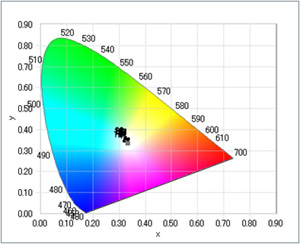

   LED蛍光灯の色温度

LED蛍光灯の色温度LED蛍光灯の色温度に関しては、5500k〜6500kの青系の白色です。
特にTの透明タイプは6300k以上となり、Mの乳白タイプは、5500k〜6000k程度、また、暖色(黄色)タイプは3000kです。

ただ、残念ながら、Ra演色性はTタイプで71±2、Mタイプは69±2となります。
写真撮影等の時にはご注意戴きたいと思います。


LEDの発光効率に関しましては、
22w 1800lm
17w 1570lm
と1wあたり80lm以上の発光をしており、電気を無駄なく有効に利用しております。
この効率は非常に高く、他社のLED蛍光灯に比べ高効率です。

   LED蛍光灯の照射角度について

照射角度について弊社のLED蛍光灯の照射角度は170°です。
実質的な明るさという点では150°と解釈して下さい。
しかし、一方広がりが弱い為、暗いというイメージが先行しています。
弊社のLED蛍光灯の灯りは照射角度が拡がるように工夫を施しております。
添付の写真が弊社LED蛍光灯の照射角度を表しています。

LED蛍光灯の照射角度を測定しました

   測定中の様子

測定中の様子



分光放射輝度計 照度・波長等、測定します






測定中の様子 測定中の様子
                               ↑積分球 全光束ルーメンを測定します


LED蛍光灯の専門店としての特長

   LED蛍光灯のトライアルキットで安心導入

LED蛍光灯のトライアルキットの使用方法はこちらのページで紹介しています。

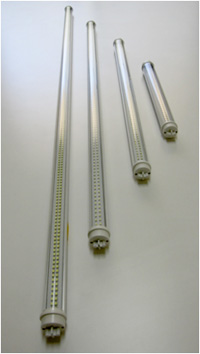

   直管LED蛍光灯のサイズ・品揃えの豊富さは業界随一

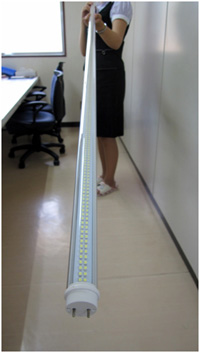

長尺2367mm 110w 用 色温度3000k(黄色)タイプ
長さ2367mmのLED蛍光灯 色温度の違い
上が弊社販売の一般タイプで6500kの色温度です。
下が3000k(黄色)タイプで受注生産となります。

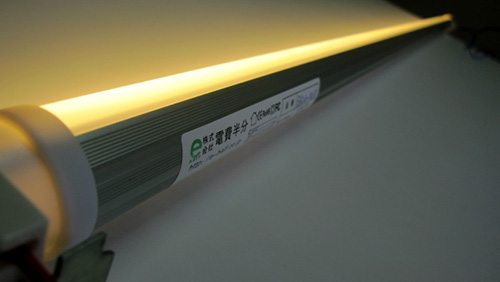

LED蛍光灯、黄色タイプも販売しています

防水タイプのLED蛍光灯もご用意しております。

散水の多い野菜プラントや野外での使用にも最適です。
防水タイプのLED蛍光灯
非常灯や誘導灯器具内の交換用LED蛍光灯の販売も開始しております。

24時間点灯し続ける非常灯や誘導灯をLED蛍光灯に替える事で消費電力を下げる事ができます。
非常灯用LED蛍光灯を販売中です!


LED蛍光灯の種類と価格のご案内 LED蛍光灯

   製品概要

LED蛍光灯LED蛍光灯の本体は、放熱性を考慮したアルミ本体とポリカーボネイトのカバーで構成しています。


  • 入力電圧  85v-265v 50-60Hz
  • 取付口金  G13規格(長尺蛍光灯には、R17d規格もご用意出来ます。)
  • 発光角度  170°
  • LED     SMD3528 ce FCC RoHs

   使用上の注意

  • 使用環境は-20℃から50℃にてお願いします。
  • 通常商品は防水性はありません。 別途防水タイプの御指定を下さい。
  • 電圧は85v〜265vで使用して下さい。
  • 配線は並列回路にて使用して下さい。
  • 配線時には、ライト・スイッチ・電源等の配線を確認して使用して下さい。
  • もし、異臭・ちらつき・煙等出た場合は直ちに使用を中止してご連絡ください。
  • 保証期間は1年です。部分的に点灯しない等の場合無料にてお取り換えいたします。
  • PL保険(生産物賠償責任保険)の適用品です。
生産物賠償責任保険(PL保険)資料

   直管LED蛍光灯の種類と価格

規 格 長さ 国内
型式
消費
電力
全光束
lm
備 考 定価
(1本当たり)
EH33-T78 330mm 10 5w 600 10形透明タイプ※1 7,500
EH33-M78 330mm 10 5w 500 10形乳白タイプ※1 7,500
EH44-T102 436mm 15 7w 750 15形透明タイプ 8,100
EH44-M102 436mm 15 7w 700 15形乳白タイプ 8,100
EH58-T144
(EH58-T144UX)
580mm 20 10w 990 20形透明タイプ※1※2 8,500
EH58-M144
(EH58-M144UX)
580mm 20 10w 899 20形乳白タイプ※1※2 8,500
EH58-UV4 580mm 20 10w
80
20形
捕虫器用タイプ
15,000
EH58-F144 580mm 20 9w 900 20形
透明防水タイプ
11,000
EH58-T144B 580mm 20 6w 788 20形乳白タイプ
防犯灯
8,500
EH63-T154 630mm 30 9w 950 30形透明タイプ 9,500
EH63-M154 630mm 30 9w 900 30形乳白タイプ 9,500
EH83-T200(RX) 830mm 32  15w 1500 32形透明タイプ 12,000
EH120-M120S

おすすめ!
1198mm 40 20w 2300 乳白タイプ
40w相当
12,000
EH120-M2300
1198mm 40 16w 2300 乳白省エネタイプ
40w相当 防水防振
12,000
EH121-M2800 1198mm 40 20w 2800 透明高耀度タイプ
HF相当 防水防振
13,000
EH121-M3500 1198mm 40 26w 3500 乳白高耀度タイプ
HF相当
 防水防振
13,000
EH120−M120TK 1198mm 40 23w 2500 40形 調光タイプ 調色 17,000
EH122-F350 1198mm 40 22w 2300 40形
透明防水タイプ
15,500
EH123-F266P 1198mm 40 12w 68 40形赤660
防水植物育成
18,000
EH123-F266B 1198mm 40 16w 120 40形青450
発芽防水
18,000
EH124-M276Y 1198mm 40 18w 1800 暖白省エネタイプ
35w相当
3000k黄色
12,000
EH124-F350Y 1198mm 40 22w 2300 40形
防水暖白タイプ
3000k黄色
15,500
EH241-T700 2367mm 110 44w 4800lm 透明110w相当
R17d
26,000
EH241-M700 2367mm 110 44w 4500lm 乳白110w相当
R17d
26,000
規 格 長さ 国内
型式
消費
電力
明るさ
lux
備 考 定価
(1本当たり)

※1 非常灯・誘導灯にも使用できます。
非常灯・誘導灯用LED蛍光灯についてはこちらのページをご覧ください。

※2 Xタイプは口金が90度回転しているものです。
   口金の詳細は40形LED蛍光灯のページをご覧ください。

40形LED蛍光灯のページへはこちらから


LUXと消費電力に関しては200v使用時での測定値です。


1ケース 20本入りです。
(こちらに掲載されている価格は1本当たりの値段になります。)

価格について、詳しくはお問い合わせください。

各種 透明カバータイプ(T)、乳白色タイプ(M) のどちらか選べます。
LED蛍光灯のカバーは透明タイプ、乳白タイプの2種類
特注タイプについては、お問い合わせください。
防水タイプのLED蛍光灯もご用意しています。

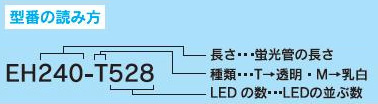

型番の読み方   F…防水タイプ
末尾X…取付方向が90度異なる
末尾P…赤660nm 植物育成用
末尾B…青450nm 植物育成用

一部の商品はLEDの数を示せず、全光束lmを占めています。

   LED蛍光灯のしくみ

弊社直管LED蛍光灯の分解写真を掲載し、説明いたします。

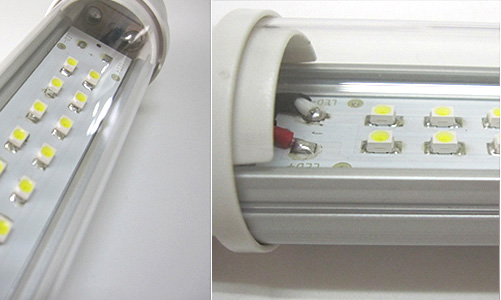

LED蛍光灯のしくみ1  LED蛍光灯のしくみ2
上面はポリカーボネイトのカバー(透明と乳白の2種類)と発光素子のSMDが並ぶ基盤になっています。
下面には放熱をする為の本体があり、上の写真のようになっています。

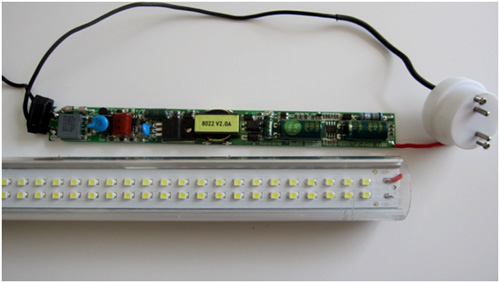

本体の中には下の写真にあるように、交流を直流に変換し、高周波等を抑える回路を内蔵しています。
LED蛍光灯の本体内部

   色温度について

色温度表
色温度(いろおんど)とは、ある光源が発している光の色を定量的な数値で表現する尺度(単位)である。
単位には熱力学的温度のK(ケルビン)を用いる。
朝日や夕日の色温度はおおむね 2000 K であり、普通の太陽光線は 5000〜6000 K である。

澄み切った高原の空の正午の太陽の光はおおよそ 6500 K といわれる。
これらは、一般に考えられている白より、かなり黄色っぽい(実際に物体を照らす光は大気の青色がかなり色味を中和しているためで、6500 K よりも高い色温度のほうが「白」く感じられる)。

以上Wikipediaより

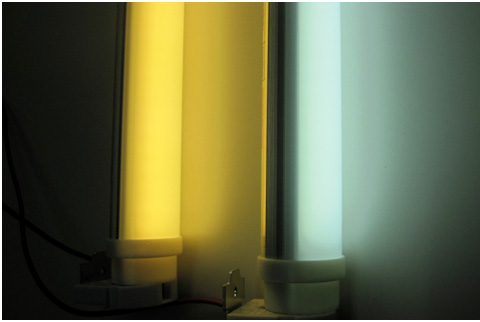

弊社のM120S等は6000k±500kです。(写真右側)
M120TKは調光タイプ3000k〜6000k、0lm〜2500lm自由調整可能です。
また、3000kの暖色・M276Yも在庫あります。(写真左側)

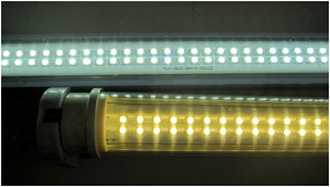

LED蛍光灯の色の違い
6500kは明るい白ですが、写真では青みがかって写ります。

   演色性について

LED蛍光灯の最大の欠点は、その演色性にあります。
青色LEDに黄色の蛍光カバーを付けて白色の光を出している為に、その色は青みかがった光となっています。
弊社のLED蛍光灯の平均演色評価数は80±3程度です。 Ra=80と解釈して下さい。
従いまして、色の違いが重要な場所では、通常のLED蛍光灯のご使用には十分な注意をお願い致します。高演色性の商品(Ra93以上)は特注となります。

   定格寿命について

定格寿命について、弊社ではLED蛍光灯の寿命を40000時間としています。定格寿命の定義については、本来の明るさの80%維持している使用時間の期間とします。
LED素子自体の寿命は相当長いと考えていますが、電源部分の寿命が50000時間程度である為弊社では、40000時間を定格寿命としています。
尚、使用環境、特に高温下(55度以上)での使用時には、劣化も早いと考えられますのでお気を付け下さい。
最悪の場合で規定値以上の電圧が架かった場合は、ヒューズが飛び断線する仕組みにしております。

   口金について

弊社のLED蛍光灯は、今お使いの既設金具にそのまま取付出来ます。(配線工事は必要です)
写真のように下から入れて回すソケットにも、横から差し込むタイプにも対応しており、従来の全てのタイプに使用可能です。

下から入れて回すソケットにも対応   横から差し込むソケットにも対応


口金サイズはG13です。現行蛍光灯とまったく同じサイズとなっております。

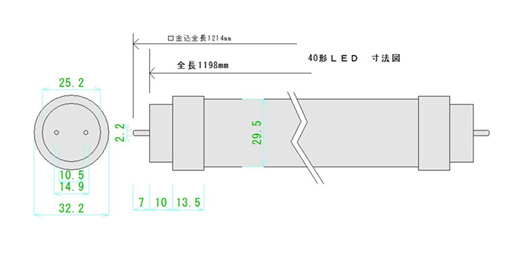

40形LED蛍光灯の寸法

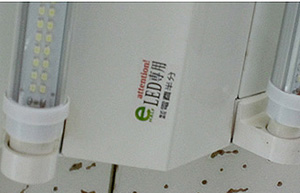

配線工事をした器具にLED用を識別する為の本体用シールをお配りしています。
LED用を識別する為のシール LED用を識別する為のシール

   R17dの口金について

長尺の蛍光灯には、荷重を支える為に特殊な口金が付いています。

弊社では、一般的R17dタイプをご用意させていただいています。
100形110形と呼ばれる2367mmの長尺タイプの場合は口金をご確認ください。

長尺タイプのLED蛍光灯には専用の口金が必要です

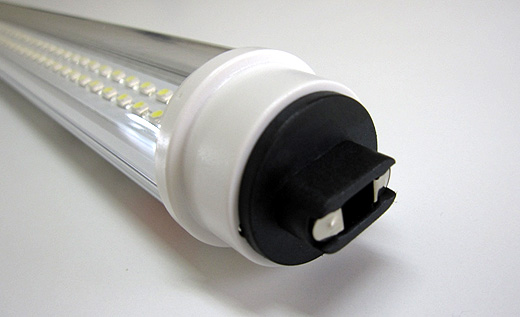

R17dタイプの口金です。

   導入する前に

  • 最初に 2、3本 お試しください。
  • 事務所 或いは 一部の区画等でお試しください。
  • 工場全ての切り替え等は、事前にご連絡ください。

   高調波・サージ電圧について

従来は、経産省の「家庭・汎用品高調波抑制対策ガイドライン」がありましたが、現在はJIS C 61000−3−2:2005「高調波電流発生限度値」を適用することが推奨されています。
弊社では、このJIS規格の限度値に適応されているかを、専門機関にて試験を行い証明を貰っています。

高調波資料(PDFファイル)
電磁環境試験成績書

尚、世間一般で言われる高周波とは、2kHzを超える高調波を高周波と言っております。試験結果について、概略を述べると三次高調波の限度値が、86%であるが、弊社のLED蛍光灯では0.03%であり5次高調波では61%の限度値に対して16.14%でありJIS規格に適合している。


雷サージ保護回路
弊社のLED蛍光灯は雷サージに対する保護回路を持っています。1kVまでは、チラつきは発生しますが、復元し通常の作動状態になります。

雷サージ資料(PDFファイル)

   世界基準の電気製品としての認可・許可を取得しています

弊社LED蛍光灯は世界基準を満たしています
